Il nostro team di vendita riceve molti preventivi per i cavi slim Cat6 e Cat7 dai clienti e sono sempre preoccupati per le prestazioni del cavo rispetto ai normali cavi Ethernet quando utilizzano il loro progetto. Ora confrontiamo questi cavi sottili e i cavi Ethernet standard e aiutiamoli a decidere quale si adatta meglio alle loro esigenze di rete.

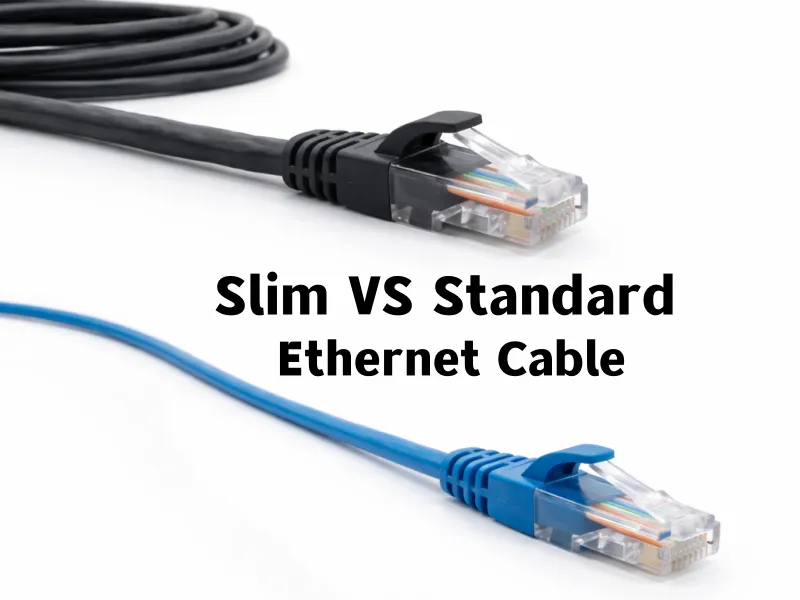

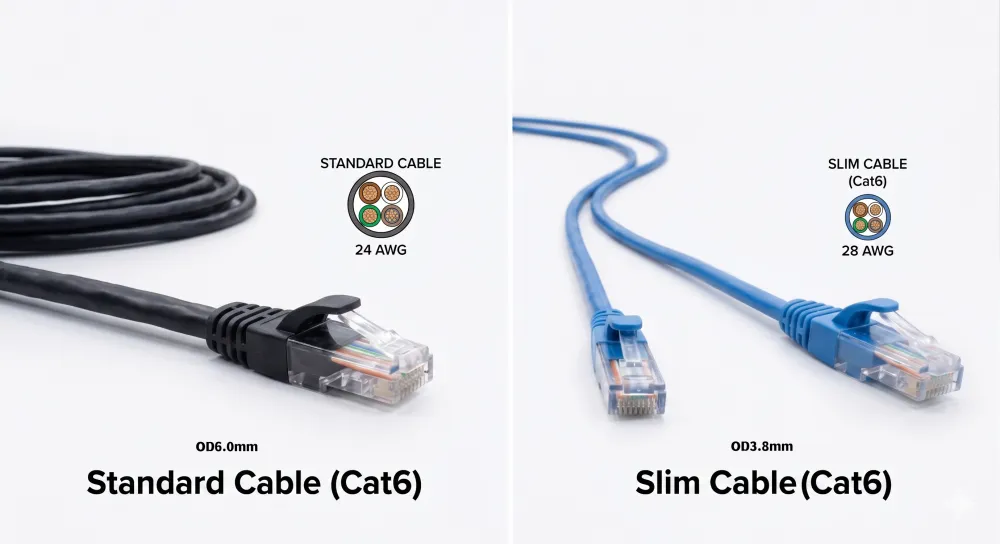

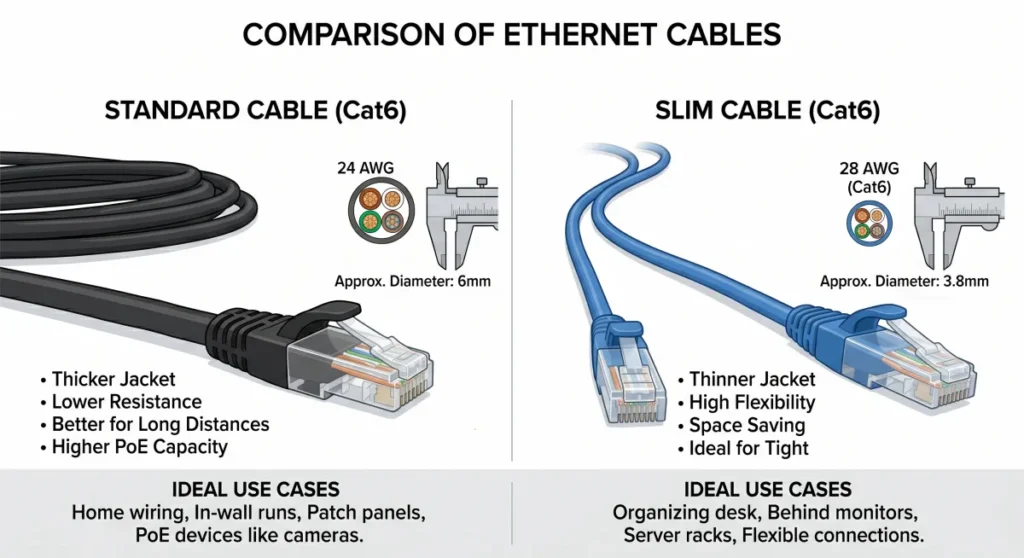

I cavi slim Cat6 e Cat6 supportano entrambi fino a 10 Gbps, ma differiscono per diametro del conduttore, flessibilità e capacità PoE. Il Cat6 standard utilizza conduttori da 24 AWG con un diametro di ~ 6 mm, mentre il Cat6 sottile utilizza 28 AWG a ~ 3,6 mm (occupa il 38% di spazio in meno rispetto ai cavi standard da 23 ~ 24 AWG), rendendo i cavi sottili ideali per ambienti con spazio limitato e di breve durata.
La scelta tra questi due cavi non riguarda la velocità. Dipende da dove li installi, quanto spazio hai e quali dispositivi devi alimentare. Lascia che ti guidi attraverso le principali differenze in modo che tu possa fare la chiamata giusta per il tuo prossimo progetto.

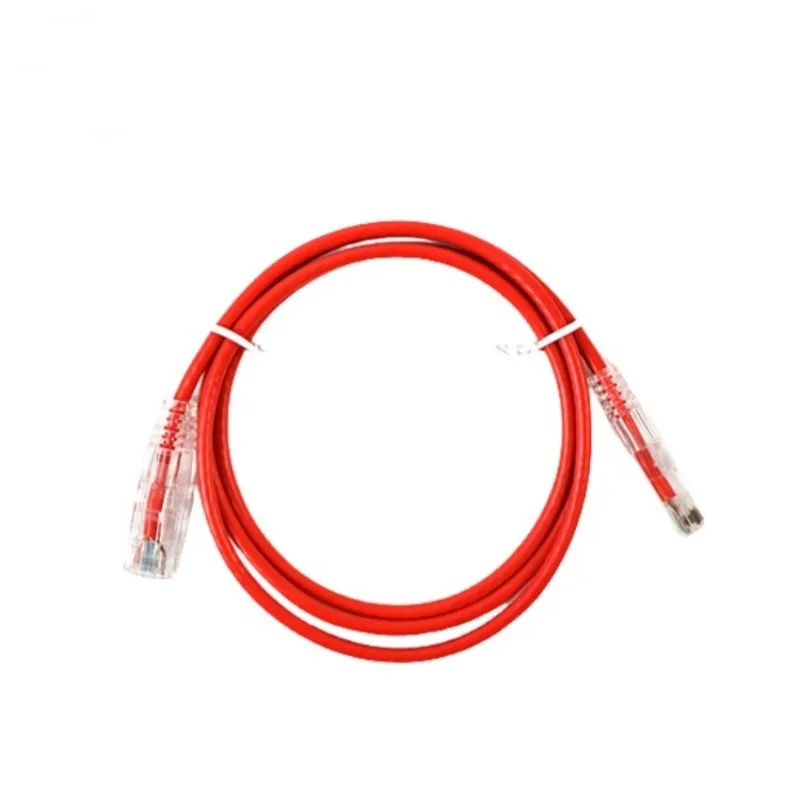

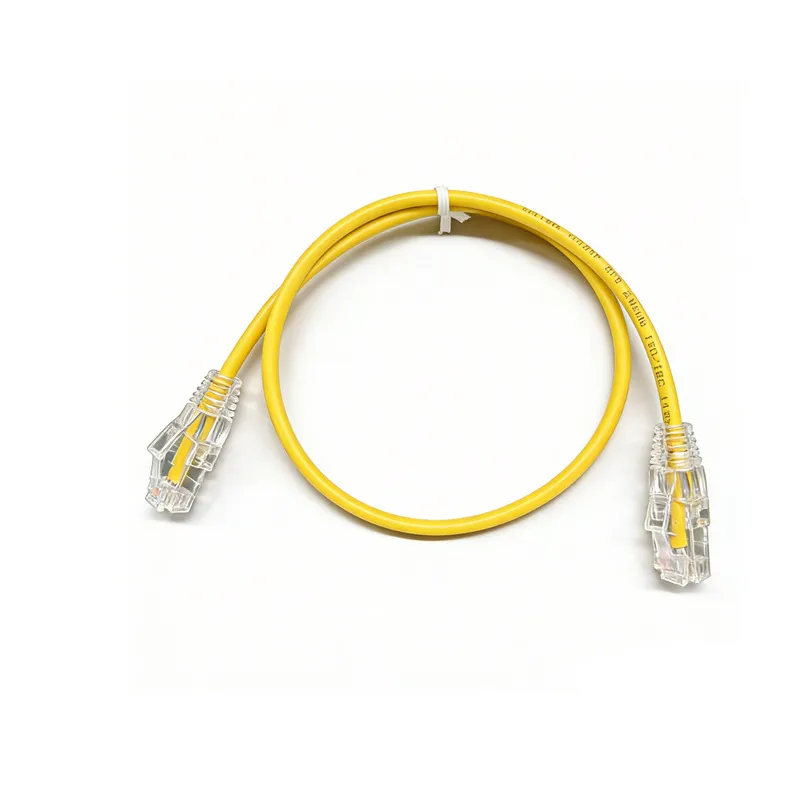

Cos'è il cavo Ethernet sottile?
Cavi Ethernet sottili sono un'alternativa compatta e leggera ai cavi patch di rete standard, caratterizzati da un diametro esterno ridotto, in genere compreso tra 3,5 mm e 4,0 mm, rispetto ai 5,8–7,0 mm dei cavi convenzionali. Costruiti con conduttori intrecciati più sottili da 28 AWG, offrono le stesse prestazioni di rete Cat5e, Cat6 o Cat6A occupando molto meno spazio. Il loro rivestimento flessibile li rende ideali per una gestione compatta dei cavi, pannelli di connessione ad alta densità, rack di server, interni di robot, configurazioni domestiche e ovunque sia necessario un passaggio di cavi più pulito e meno ingombrante.
Cosa sono i cavi Ethernet standard?
Cavi Ethernet standard sono il tipo di cavo di rete più utilizzato, caratterizzato da un diametro esterno convenzionale di 5,8–7,0 mm con conduttori in rame solidi o intrecciati da 23–26 AWG. Disponibili in categorie tra cui Cat5e, Cat6, Cat6A, Cat7 e Cat8, supportano velocità di trasmissione dati da 1 Gbps fino a 40 Gbps, con larghezze di banda che vanno da 100 MHz a 2000 MHz. Progettati per percorsi orizzontali permanenti, installazioni a parete e reti per scopi generali, rimangono lo standard del settore per i sistemi di cablaggio strutturato sia residenziali che commerciali in tutto il mondo.
Perdi qualità o velocità del segnale?
Quando testiamo i cavi sulla nostra linea di produzione prima della spedizione, questa è la preoccupazione numero uno che gli acquirenti sollevano – ed è giusta.
I cavi Cat6 sottili offrono la stessa velocità massima di 10 Gbps dei cavi Cat6 standard per corse a breve distanza. Tuttavia, i loro conduttori più sottili da 28 AWG producono una maggiore resistenza CC, che aumenta l'attenuazione del segnale su distanze maggiori. Per corse inferiori a 55 metri, la qualità del segnale rimane praticamente identica allo standard Cat6.
La velocità non è il problema: la distanza lo è
Vorrei essere chiaro. Sia i cavi Cat6 standard che quelli slim Cat6 supportano Ethernet 10GBase-T. Ciò significa 10 gigabit al secondo. La valutazione della velocità grezza non cambia quando dimagrisci. Ciò che cambia è la distanza che il segnale può percorrere prima che si degradi.
I cavi Cat6 standard con conduttori da 24 AWG hanno una resistenza CC inferiore. Una resistenza inferiore significa che il segnale può viaggiare più lontano senza perdere forza. I cavi Slim Cat6 con conduttori da 28 AWG hanno una resistenza maggiore. Il rame più sottile semplicemente non può trasportare il segnale in modo efficiente su lunghe distanze.
E per la maggior parte delle applicazioni con cavi di connessione (collegamento di uno switch a un pannello di connessione o di un server a uno switch top-of-rack) si considerano lunghezze da 1 a 5 metri. A quelle distanze la differenza di prestazioni è trascurabile. Non vedrai alcuna perdita misurabile di velocità o qualità del segnale.
Dove si manifestano i limiti
La vera preoccupazione appare quando si spingono cavi sottili oltre i 55 metri per 10 Gigabit Ethernet. A quel punto, l’attenuazione diventa un fattore. I cavi Cat6 standard gestiscono più comodamente l'intera lunghezza del canale di 55 metri per 10GBase-T.
| Parametro | Cat6 standard (24 AWG) | Cat6 sottile (28AWG) |
| Velocità massima | 10 Gbps | 10 Gbps |
| Distanza massima consigliata (10GBase-T) | 55 metri | 55 metri (con cautela) |
| Resistenza CC | Inferiore (~8,0 Ω/100 m) | Più alto (~23,8 Ω/100 m) |
| Attenuazione del segnale | Inferiore | Superiore sulle lunghe percorrenze |
| Prestazioni di diafonia | Eccellente | Ottimo per tirature brevi |
Il nostro consiglio onesto
Dalla nostra esperienza nella produzione e nel test di entrambi i tipi di cavi per clienti negli Stati Uniti e in Europa, i cavi Cat6 sottili sono assolutamente adatti per brevi collegamenti all'interno dei rack e tra apparecchiature vicine. Ma per il cablaggio della dorsale, i lunghi percorsi orizzontali o qualsiasi situazione in cui si superano i limiti di distanza, lo standard Cat6 è la scommessa più sicura. Negli ambienti ad alte prestazioni in cui ogni decibel del segnale conta, come l'automazione industriale o i data center mission-critical, lo standard Cat6 rimane la soluzione migliore. Il cavo sottile è UTP per natura, quindi la sua resistenza alle interferenze non è così forte come le opzioni standard schermate. Tienilo a mente.
Quando Slim ha perfettamente senso
Le moderne industrie intelligenti stanno adottando cavi sottili in modi entusiasmanti. All'interno di bracci robotici, veicoli a guida automatizzata e involucri IoT compatti, i cavi sottili Cat6 sono la soluzione perfetta. Le brevi distanze coinvolte non comportano alcun compromesso in termini di prestazioni e la flessibilità rappresenta un enorme vantaggio negli assemblaggi meccanici ristretti.
Spazio per il cablaggio
L'anno scorso il nostro team di ingegneri ha eseguito costruzioni di rack fianco a fianco, una con Cat6 standard, una con slim, e la differenza visiva era già sorprendente.
I cavi patch Cat6 sottili possono far risparmiare fino al 40% di spazio per passerelle e percorsi rispetto ai cavi Cat6 standard. Il loro diametro di circa 3,6 mm rispetto a circa 6 mm consente di inserire quasi tre cavi sottili nello spazio occupato da due cavi standard, migliorando notevolmente la densità del rack e il flusso d'aria.
In un server rack densamente popolato, i cavi rappresentano uno dei maggiori ostacoli al corretto flusso d'aria. L'aria calda rimane intrappolata. L'aria fredda non può raggiungere l'apparecchiatura. I sistemi di raffreddamento lavorano di più. I costi energetici aumentano.
I cavi Ethernet sottili riducono significativamente questo problema. Con una minore massa di cavi che blocca i percorsi del flusso d'aria, l'aria fresca circola più liberamente attorno a switch, server e pannelli di connessione. Abbiamo avuto clienti negli Stati Uniti che hanno segnalato cali di temperatura misurabili nei loro rack dopo il passaggio a cavi di connessione sottili. Ciò si traduce direttamente in minori costi di raffreddamento e una maggiore durata delle apparecchiature.
La gestione dei cavi diventa più semplice
I cavi più sottili sono più flessibili. Si piegano attorno agli angoli senza attorcigliarsi. Passano attraverso bracci di gestione dei cavi e organizzatori verticali con meno sforzo. I tuoi tecnici trascorrono meno tempo a lottare con cavi rigidi durante le installazioni e gli spostamenti-aggiunte-modifiche.
Tuttavia, c’è un compromesso degno di nota. I cavi più sottili possono essere più difficili da tracciare individualmente in fasci estremamente densi. Una buona etichettatura e una buona codificazione a colori diventano essenziali. Raccomandiamo sempre ai nostri clienti di investire in un solido sistema di etichettatura quando distribuiscono cavi sottili su larga scala. Offriamo opzioni di colore personalizzate ed etichette stampate sulla giacca appositamente per questo motivo.
Ripensare i tuoi accessori
Il passaggio ai cavi sottili potrebbe richiedere l'aggiornamento degli accessori per la gestione dei cavi. Le fascette e i fermagli standard progettati per cavi da 6 mm possono essere troppo larghi Cavi sottili da 3,6 mm. Cinghie in velcro dal profilo più piccolo, sistemi di gestione dei cavi specifici per il sottile e serracavo del pannello di connessione di dimensioni adeguate possono aiutarti a ottenere il massimo vantaggio dal risparmio di spazio.
Cavi Cat6 sottili per dispositivi PoE ad alta potenza
Quando ci consultiamo con i responsabili degli approvvigionamenti che pianificano le implementazioni PoE, questa domanda emerge in quasi ogni conversazione e la risposta richiede alcune sfumature.
I cavi Cat6 sottili con conduttori da 28 AWG possono supportare in sicurezza applicazioni PoE a bassa potenza inferiori a 30 watt (PoE e PoE+). Tuttavia, non sono consigliati per applicazioni PoE++ (Tipo 3 e Tipo 4) ad alta potenza che richiedono 60 W–100 W, poiché i loro conduttori più sottili generano più calore e subiscono una maggiore caduta di tensione in caso di carichi elettrici pesanti.
Comprensione dei livelli di potenza PoE
Power over Ethernet non è una soluzione valida per tutti. Esistono più standard PoE e ciascuno offre livelli di potenza diversi. La sezione del conduttore del cavo influisce direttamente sulla quantità di energia che può trasportare in sicurezza.
| Norma PoE | Norma IEEE | Potenza massima al PSE | Potenza massima al PD | Adatto per Slim Cat6? |
| PoE (Tipo 1) | 802.3af | 15,4 W | 12,95 W | SÌ |
| PoE+ (Tipo 2) | 802.3at | 30 W | 25,5 W | Sì (con cautela) |
| PoE++ (Tipo 3) | 802.3bt | 60 W | 51 W | No: utilizza lo standard Cat6 |
| PoE++ (Tipo 4) | 802.3bt | 100 W | 71,3 W | No: utilizza lo standard Cat6 |
Perché i conduttori più sottili hanno difficoltà con l'alta potenza
Si tratta di fisica di base. Un filo più sottile ha una resistenza elettrica maggiore. Quando si spinge una corrente significativa attraverso un conduttore ad alta resistenza, accadono due cose. Innanzitutto, si verifica una caduta di tensione: il dispositivo all'estremità riceve meno tensione di quella inviata. In secondo luogo, il cavo genera calore. In un fascio di cavi all'interno di un rack chiuso, che riscalda i composti.
Cavi Cat6 standard con conduttori da 24 AWG hanno circa un terzo della resistenza CC di Cavi sottili 28 AWG. Questa differenza è gestibile a bassi livelli di potenza. Ma a 60 o 100 watt diventa un vero problema. Il calore eccessivo può deteriorare la guaina del cavo, influenzare i cavi vicini nello stesso fascio e, in casi estremi, creare un rischio di incendio.
Quali dispositivi rientrano in ciascuna categoria?
I dispositivi PoE a basso consumo includono telefoni VoIP, telecamere IP di base, punti di accesso wireless e piccoli sensori IoT. Assorbono ben meno di 30 watt e funzionano perfettamente con cavi Cat6 sottili.
I dispositivi PoE ad alta potenza includono telecamere PTZ, sistemi di videoconferenza, punti di accesso wireless ad alte prestazioni, display per segnaletica digitale e computer thin client. Questi spesso richiedono da 30 a 60 watt o più. Per questi dispositivi lo standard Cat6 è la scelta giusta.
La nostra raccomandazione
Dalla nostra esperienza di produzione e test, consigliamo sempre ai clienti di mappare i propri requisiti PoE prima di scegliere i tipi di cavi. Se la tua implementazione prevede principalmente telefoni VoIP e punti di accesso di base, Slim Cat6 è un'ottima scelta: risparmierai spazio senza problemi di alimentazione. Ma se stai distribuendo dispositivi ad alta potenza o se prevedi di passare in futuro ad apparecchiature ad alta potenza, investi in Cat6 standard per quelle corse specifiche. Molti dei nostri clienti utilizzano un approccio misto: cavi sottili per connessioni PoE di soli dati e a basso consumo e cavi standard per collegamenti PoE ad alta potenza. Questo dà loro il meglio di entrambi i mondi.
Cavi Cat6 sottili Abbastanza resistenti per ambienti di rete ad alta densità?
Il nostro team di controllo qualità sottopone ogni lotto di cavi a test di trazione, di piegatura e di ciclo di inserimento prima che qualsiasi prodotto venga spedito e ci viene chiesto della durabilità dei cavi sottili più di quasi ogni altro argomento.
Cavi Cat6 sottili sono sufficientemente resistenti per ambienti controllati ad alta densità come data center, sale server e armadi di rete di uffici. Le moderne tecniche di produzione, tra cui le protezioni antistrappo stampate a iniezione e i materiali della guaina di alta qualità, garantiscono prestazioni affidabili. Tuttavia, non sono ideali per l'uso all'aperto, per maneggiamenti bruschi o in ambienti con notevole stress fisico.
Cosa significa in realtà "Abbastanza durevole"
La durabilità non è un singolo parametro. Include resistenza alla trazione, resistenza al ciclo di piegatura, forza di ritenzione del connettore, resistenza all'abrasione del rivestimento e tolleranza ambientale. Permettetemi di suddividerli per Cat6 slim rispetto a standard.
Resistenza alla trazione e stress fisico
I cavi Cat6 standard con i loro conduttori da 24 AWG più spessi e la guaina più grande resistono naturalmente a una maggiore forza di trazione. Se un cavo si impiglia durante l'installazione o se qualcuno lo strattona accidentalmente, un cavo standard è più tollerante. I cavi sottili richiedono una gestione più attenta durante l'installazione. Ma una volta installati e posizionati correttamente su un rack, lo stress fisico è minimo. I cavi sono al loro posto e fanno il loro lavoro.
Resistenza al ciclo di flessione
In questo caso i cavi Ethernet sottili e sottili hanno effettivamente un vantaggio per determinate applicazioni. Il loro raggio di curvatura più piccolo – circa 13 mm rispetto ai 25 mm dello standard – significa che possono essere instradati attraverso percorsi più stretti senza superare i limiti di curvatura. Nei rack ad alta densità in cui i cavi devono aggirare gli ostacoli, questa flessibilità riduce il rischio di attorcigliamenti o danni alla guaina.

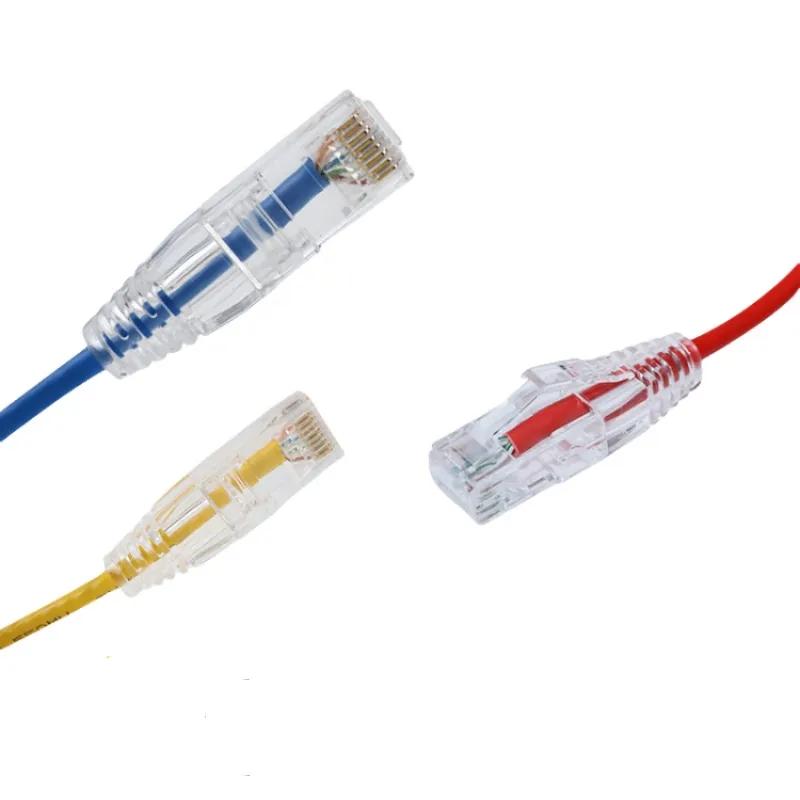

La qualità dei connettori è più importante di quanto pensi
Il punto più debole di qualsiasi cavo patch è il connettore. Un mal modellato Spina RJ45 fallirà indipendentemente dal fatto che il cavo sia sottile o standard. Nella nostra struttura utilizziamo guaine stampate a iniezione con pressacavo integrato su tutti i nostri cavi patch sottili. Ciò protegge il punto terminale da inserimenti ripetuti, tiri accidentali e dallo stress naturale derivante dal passaggio attraverso la gestione dei cavi.
Considerazioni ambientali
Per gli ambienti interni climatizzati, che rappresentano la maggior parte dei data center e delle sale server, i cavi sottili Cat6 funzionano in modo affidabile per anni. La temperatura e l'umidità controllate, combinate con una corretta gestione dei cavi, creano le condizioni ideali per cavi sottili.
Per i percorsi all'aperto, i pavimenti industriali, gli spazi in plenum o ovunque i cavi siano esposti ai raggi UV, all'umidità, a temperature estreme o all'esposizione a sostanze chimiche, i cavi Cat6 standard con valori nominali appropriati (CMR, CMP o rivestimenti per esterni) sono la scelta migliore.
Angolo di sostenibilità
Un vantaggio spesso trascurato dei cavi sottili è il ridotto contenuto di materiale. Meno rame. Meno materiale della giacca. Meno peso dell'imballaggio. Per le implementazioni su larga scala che coinvolgono migliaia di cavi di connessione, questo si somma. Molti dei nostri clienti europei hanno scelto specificatamente cavi sottili per allinearsi alle loro iniziative IT ecologiche e ai requisiti di reporting sulla sostenibilità.
Il punto finale sulla durabilità
I cavi Slim Cat6 non sono fragili. Sono progettati per gli ambienti in cui hanno senso: rack ad alta densità, patch brevi e spazi interni controllati. Trattateli con ragionevole cura durante l'installazione, utilizzate un'adeguata gestione dei cavi e vi serviranno in modo affidabile. Ma non chiedete loro di fare ciò che i cavi standard sanno fare meglio: sopravvivere a maneggiamenti bruschi, lunghi percorsi all'aperto e applicazioni ad alta potenza.
Conclusione
La scelta tra i cavi patch slim Cat6 e Cat6 dipende dall'ambiente specifico, dalle esigenze di alimentazione e dai requisiti di distanza, non dalla velocità. Utilizzare slim per densità e flessibilità, standard per potenza e condizioni difficili.
